挂篮的组成与特点

2019-05-22 11:40:18

挂篮的组成有:承重结构、悬吊系统、锚固装置、走行系统和工作平台。承重结构是挂篮的主要受力构件,它承受施工设备和新浇筑节段混凝土的全部重量,并通过支点和锚固装置将荷载传到已施工完成的梁身上。挂篮的走行系统可用轨道或四氟乙烯滑板,牵引动力一般用电动卷扬机,它包括前牵引装置和尾索保护装置。为保证浇筑混凝土时挂篮有足够的抗倾覆稳定性,往往在挂篮的尾部设置后锚固,一般通过埋在梁肋内的竖向预应力筋实现,当后锚能力不够时,也可采用尾部压重等措施。挂篮的主要功能是支撑模板,承受新浇混凝土重量,由工作平台提供张拉、灌浆的场地,调整标高。因此挂篮不仅要求有足够的强度保证,还要有足够的刚度及稳定性,自重轻,移动灵活,便于调整标高等。

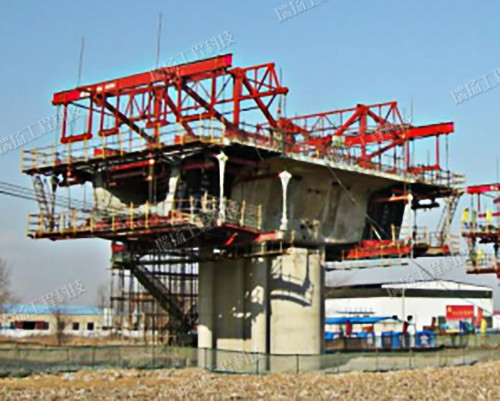

三角挂篮

挂篮结构的主要特点:

1、平行桁架式挂篮上部结构一般为一等高桁梁;挂篮模板受力特点:底模平台及侧模支架所承荷重均由前后吊杆垂直传至桁架节点和箱梁底板上,故又称吊篮式结构,桁架在其后端用压重或锚固或二者兼之来解决倾覆稳定问题,桁架本身为受弯结构。

2、平弦无平衡重挂篮平弦无平衡重挂篮是在平行桁架式挂篮的基础上,取消压重,在主桁架上部增设前后上横桁架,根据需要,其可沿主桁纵向滑移,并在主桁横移时吊住底模平台及侧模架。由于挂篮底部荷重作用在主桁架上的力臂减少,大大减少了倾覆力矩,故不需平衡压重,其主桁后端则通过梁体竖向预应力筋锚固主梁顶板上。

3、弓弦式挂篮挂篮厂家弓弦桁架挂篮的主桁架外形似弓形,故认为是从平行桁架式挂篮演变而来,除具有桁高随弯矩大小变化,受力合理的特点,还可在安装时在结构内部预施应力以消除非弹性变形,故也可取消平衡重,所以一般重量较轻。

4、菱形挂篮菱形挂篮可认为是在平行桁架式挂篮的基础上简化而来,其上部结构为菱形,前部伸出两伸臂小梁,作为挂篮底模平台和侧模前移的滑道,其菱形结构后端锚固于箱梁顶板上,无平衡压重,而且结构简单,故大大减轻自身静荷。

5、滑动斜拉式挂篮该挂篮在力学体系方面有较大突破,其上部采用斜拉式体系代替梁或桁架式结构的受力,而由此引起的水平分力,通过上下限位装置承受,主梁的纵向倾覆稳定由后端锚固压力维持。其底模平台后端仍吊挂或锚固于箱梁底板之上。

6、三角形组合梁挂篮三角形组合梁挂篮是在平行桁架式挂篮的基础之上,将受弯桁架改为三角形组合梁结构。又由于其斜拉杆的拉力作用,大大降低了主梁的弯矩从而使主梁能采用单构件实体型钢,由于挂篮上部结构轻盈,除尾部锚固外,还需较大压重。其底模平台及侧模支架等的承重传力与平行桁架式挂篮基本相同。

7、自承式挂篮福建铁路挂篮自承式挂篮分为两种,一种是模板支承在整体桁架上,桁架用销子和预应力筋挂在己成箱梁的前端角上,灌注混凝土时主梁和走行桁架移至一边,挂篮前行时再安上,吊着空载的模板系统前移。另一种是将侧模制成能承受巨大压力的刚性模板。通过梁上的水平及竖直应力筋拉住模板来承担混凝土重,走行方法与前者相同,由临时吊车悬吊着模板系统前移到下一梁段。这种方法对跨度不很大的等高箱梁较为适宜。

8、牵索式挂篮在斜拉桥的施工中,利用斜拉主索牵挂挂篮,其承重结构不再支承在已灌筑梁段顶面,而是悬挂于已成梁段的下面,通过牵索系统将挂篮前端的垂直荷载直接传到斜拉桥的主塔上,这是它的特点。
